從機櫃級備援到高壓架構，驗證每一次不中斷供電
可重現｜可量化｜可追溯的 BBU 驗證
為什麼選擇承德科技
AI、雲端與 HPC 推升機櫃功率密度，資料中心備援正由傳統 UPS 轉向機櫃級 BBU。驗證重點不再只是「能否放電」，而是備援時間是否達標、Bus 跌落後能否及時介入、高壓架構能否穩定承載，以及 SOH 是否可追蹤。承德科技以 BT-2000／PBT-2000 雙軌架構一次覆蓋低壓與高壓驗證，搭配統一軟體 iBest，並可整合溫箱、BMS 通訊與 ES／ET，形成可交付、可重現、可追溯的驗證閉環。
解決方案總覽

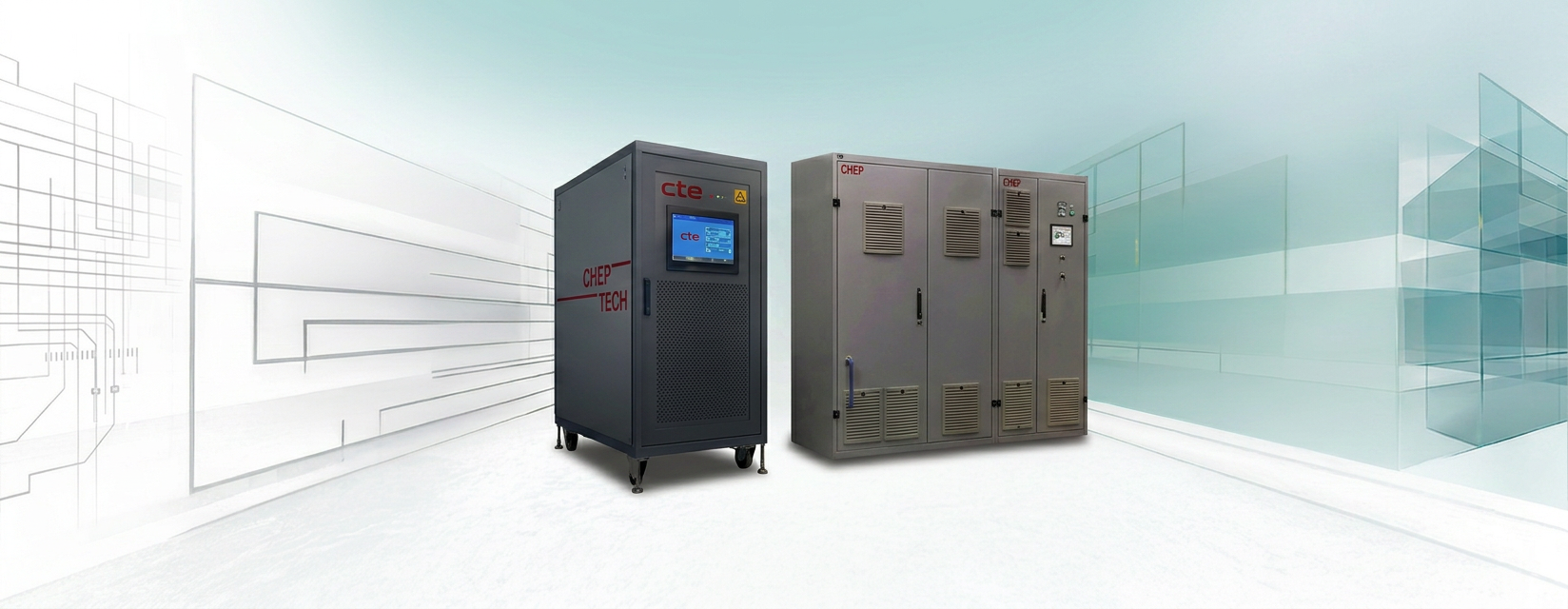

BBU Battery Module Test Solutions｜48V to 800V。低壓 48V Core Pack 採 BT-2000；600／800／1000V 高壓採 PBT-2000（回生效率最高 95%），協助研發、品保與產線團隊完成備援時間、瞬時切換、循環壽命、SOH 與 BMS 聯動驗證。
關鍵挑戰與驗證重點
| 挑戰面向 | 工程問題 | 驗證關鍵 |
| 備援時間 | 斷電後能否撐過資料保護窗 | CC／CP 放電與能量報表 |
| 瞬時切換 | Bus 跌落後介入時序是否足夠 | 場景工步與轉態能力 |
| 電壓雙軌 | 48V 與 800V 架構並存 | BT-2000 + PBT-2000 |
| 健康度 | 老化後備援是否仍可靠 | SOH、循環、DCIR |
| 通訊聯動 | BMS 策略與保護是否正確 | CAN／Modbus／SMBus |
雙軌驗證架構
依電壓架構分層選型，從電芯前段到 HV Pack 一次對應：
| 架構層級 | 典型電壓 | 測試焦點 | 建議產品 |
| 電芯前段 | 5V | 材料／電芯篩選、Pulse／DCIR | BT-2000 5V |
| BBU Module | ~48V | 容量、內阻、循環、SOH、通訊、備援時間、Bus 觸發 | BT-2000 60V |
| HV Pack／HV BBU | 600／800／1000V | 高功率、回生、動態工況、BMS | PBT-2000 |
核心測試能力
低壓｜BT-2000＋iBest（~48V Core Pack／OCP）
- 主推 60V/60A、60V/100A；加強 60V/300A、100V；電芯前段用 5V 高電流
- 容量／備援時間、充放電性能、循環耐久、DC Bus／斷電模擬
- 脈衝／動態功率（Pulse／HPPC）、工況波形、DCIR／ACIR
- 精度 ±0.02% F.S.；充／放電轉換 <5ms；四段電流、多通道模組化
高壓｜PBT-2000＋iBest（主推 800V）
- 電壓帶 600／800／1000V；功率 100～500kW；電流 200／600／1000A
- 高功率充放電、循環耐久、脈衝／HPPC、FUDS／DST／自訂波形
- 轉態 <2ms；回生效率最高 95%；PF >0.99；支援電池測試＋電池模擬雙模式
進階整合選配
- Chamber 溫箱：不同溫度下備援與保護行為驗證
- BMS 收集器：驗證保護、動態充電與換段條件（CAN／Modbus／SMBus 等）
- ES-100B：單芯電壓一致性監控
- ET-100B／C：多點溫度／熱點監控
- 高壓治具／聯鎖：高壓場域隔離與聯鎖，降低測試風險
建議導入套餐
| 套餐 | 適用 | 建議組成 | 涵蓋項目 |
| BBU Cell Lab | 電芯前段 | BT-2000 5V＋Pulse／DCIR | 容量、Pulse、DCIR |
| BBU Pack Basic | 48V Core Pack | BT-2000 60V/100A＋CP／BMS／溫箱 | 備援時間、循環、BMS、環境 |
| BBU Pack Pro | 48V 高功率／OCP | BT-2000 60V/300A＋BMS／溫箱／ES／ET | 高功率、Bus 場景、一致性 |
| BBU HV 800V | 高壓備援 | PBT-2000 800V＋回生／BMS／ES／ET | 高功率、回生、HPPC／波形、SOH |
統一軟體平台：iBest
以 iBest 軟體統一編輯與執行BBU測試工步，降低學習成本、加速跨專案協作。
- 製程設定：變數化截止、C-rate、製程預覽與保護點
- 關鍵模式：HPPC／DST／FUDS／Waveform／Pulse／DCIR／CP
- 執行監控：即時曲線、預約暫停、暫停續測、雙重保護
- 分析輸出：報表、CSV／Excel、dQ/dV 與 SOC（選配）
- 系統整合：Chamber、CANbus／BMS、外部量測、MES（選配）
系統整合與安全設計
安全採「偵測 → 保護動作 → 事件追溯」分層機制；高壓場域另可加強隔離與聯鎖，守護人員、被測物與測試環境。
典型整合架構：iBest（PC）連接 BT-2000／PBT-2000 充放電系統，並可連動溫箱 Chamber、BMS／通訊、ES-100B 電壓收集與 ET-100B／C 溫度收集，一次完成性能、通訊與環境驗證。
聯絡與選型支援
請提供 DUT 電壓架構、瞬間電流／功率、目標測試項目與通道需求，承德科技可協助完成選型、工步規劃與治具評估。
相關產品現已正式上市，欲瞭解更多產品細節與規格，請至承德科技官方網站查詢。
BT-2000系列產品網址：https://www.chentech.com.tw/project/bt-2000-series/
PBT-2000系列產品網址：https://www.chentech.com.tw/project/pbt-2000-series/
